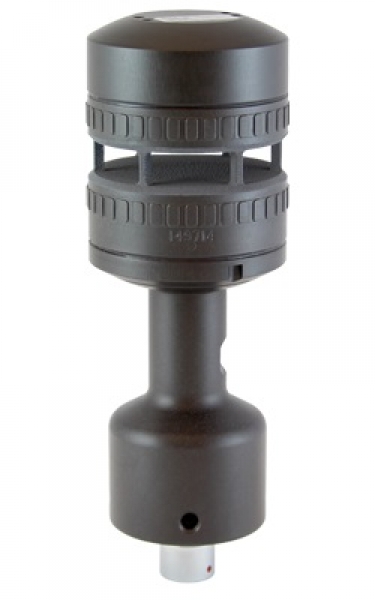

Anemômetro Ultrassônico FT742

FT Technologies

Anemômetro ultrassônico para monitoramento em condições extremas de controle meteorológico.

O FT 742 é o mais novo modelo da FT Tech e mede a velocidade de ventos de até 75 m/s.

Seu design inovador incorpora uma série de “turbuladores” (patente pendente) que condicionam o fluxo de ar, fornecendo nossos mais elevados níveis de precisão.

Disponível em quatro opções de montagem: as montagens denominadas Frente Plana (FF) e Montagem em Tubo (PM) são normalmente utilizadas no controle de turbinas eólicas, enquanto a Montagem Direta (DM), em aplicações meteorológicas. A Montagem em Superfície (SM) foi especificamente projetada para integração com OEM.

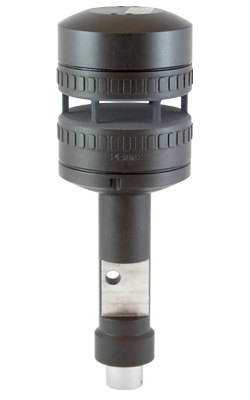

FLAT FRONT (FF)

Frente plana
Ideal para turbinas eólicas

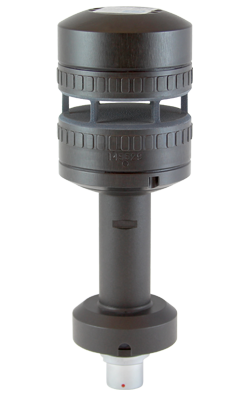

PIPE MOUNT (PM)

Montagem em tubo
Ideal para turbinas eólicas

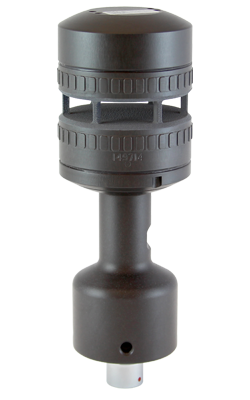

DIRECT MOUNT (DM)

Montagem direta
Ideal para uso meteorológico

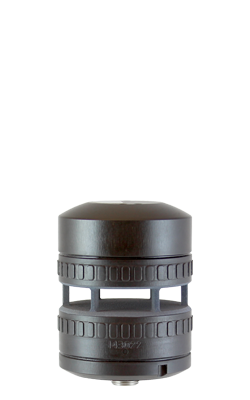

SURFACE MOUNT (SM)

Montagem em superfície
Desenvolvido para integração OEM





VELOCIDADE DO VENTO

Faixa 0-75 m/s
Resolução 0,1 m/s
Acurácia ±0,3 m/s (0-16 m/s)
±2 % (16-40 m/s)
±4 % (40-75 m/s)




DIREÇÃO DO VENTO

Faixa 0-360°
Resolução
Acurácia (dentro de ±10° do ponto de referência) 2° RMS
Acurácia (além de ±10° do ponto de referência) 4° RMS

Essas especificações são calculadas com o filtro padrão ativado.



REQUISITOS DE ENERGIA

Tensão de alimentação: 20V a 30V DC (24V DC nominal)

Corrente de alimentação (aquecedor desligado): 31mA Corrente de alimentação (aquecedor ligado) - Limitado a 4A (padrão), 6A (max) – configurável em software em acréscimo de 0.1A. O consumo de energia do aquecedor depende da energia necessária para manter a temperatura do sensor no ponto de ajuste determinado pelo usuário. O consumo de energia do aquecedor e do sensor é limitado por padrão a 99W.



CARACTERÍSTICAS FÍSICAS

Conector I/O: 5 vias (opção RS485), conector multipolar de 8 vias (opção 4-20mA).

Peso do sensor: 320g (max) para a variante Frente Plana, 350g (max) para a variante de montagem em tubo



SENSOR DIGITAL

FT742-D-FF, FT742-D-PM, FT742-D-DM, FT742-D-SM

Interface: RS485, galvanicamente isolada do gabinete e fonte de energia

Formato: dados ASCII, modos de saída contínua ou com consulta, NMEA 0183

Taxa de atualização de dados: 10 medições por segundo.

Tratamento de erro: Quando o sensor detecta uma leitura inválida um caractere é definido na mensagem de saída de velocidade do vento. Esse caractere de sinalização de erro é um valor diferente de 0.



SENSOR ANALÓGICO

FT742-A-FF, FT742-A-PM, FT742-A-DM

Interface: 4-20mA, galvanicamente isolada do gabinete e fonte de energia

Formato: Um loop de corrente de 4-20mA para velocidade do vento (diferentes fatores de escala estão disponíveis). Um loop de corrente de 4-20mA para direção do vento (valor de referência configurável como 4mA ou 12mA). Ambos os canais analógicos são atualizados dez vezes por segundo.

Porta de configuração de 4-20mA: Essa porta serve para que o usuário altere as configurações internas de sensores analógicos e realize testes de diagnóstico. Essa interface não se destina a conexão permanente com um registrador de dados ou outro dispositivo.

Tratamento de erro: Quando o sensor detecta uma leitura inválida os loops de corrente de velocidade e direção serão reduzido para um valor padrão de 1.4mA (configurável para até 3.9mA). Se o sensor detectar uma velocidade de vento superior a 75m/s o loop de corrente de velocidade será definido para 20.48mA e o loop de corrente de direção será definido para o valor de erro – por padrão 1.4mA (configurável para até 3.9mA).
